「ゼットソー木工通信」 投稿作品集


投稿作品リスト

No. 作品名 作者 掲載
18 猫階段 ミーパパ さん 2011年 4月号 (vol.21)
17 チェスト あいみ さん 2011年 4月号 (vol.21)
16 花車
肥塚 さん 2011年 3月号 (vol.20)
15 パズルT 高倉 さん 2011年 3月号 (vol.20)
14 絵本棚 tubakibatake さん 2011年 2月号 (vol.19)
13 愛犬の犬舎 チコちゃん さん 2011年 2月号 (vol.19)
12 洋服キャビネット saule vert さん 2011年 1月号 (vol.18)
11 クローゼットの内棚 ert さん 2011年 1月号 (vol.18)
10 クリスマスサンタ 佐藤 さん 2010年 12月号 (vol.17)
コンポストボックス(腐葉土用) とがチャン 2010年 12月号 (vol.17)
万年カレンダー 佐藤 さん 2010年 11月号 (vol.16)
キッチンワゴン あいみ さん 2010年 11月号 (vol.16)

ガーデンテーブル TREEBELL
KEAYONEさん
2010年 9・10月号
            (vol.15)

野菜ストッカー あいみ さん 2010年 8月号 (vol.14)
学習机 木工好き さん 2010年 7月号 (vol.13)
スライド式本立て  S.M.さん 2010年 6月号 (vol.12)
八角形違い棚 DEEPSEEさん 2010年 4月号 (vol.10)
パソコンスライド式収納台 TREEBELLさん 2010年 3月号 (vol.9)

   各作品のもでりんデータをダウンロードする方法は以下をクリック下さい。

ダ ウンロード方法(2000, XP) | ダウ ンロード方法(Vista)

18.猫階段 作者:ミーパパ さん
W 400mm × H 787mm × D 705mm
掲載:2011年 4月号(vol.21)


作者のコメント
 ○飼い猫がべランダの手摺りに昇り
  易いように作ってみました。
 ○6ftの1×4材5枚800円
 ○切断組立に8時間
 ○ソーガイドミニ便利ですね。
  切断面を縦横奥行方向に組むだけ
  で実用的な水平垂直が簡単に出て
  楽でした。
当社担当のコメント
 ○シンプルですがしっかりした出来
  上がりで、猫だけでなく人が乗っ
  ても大丈夫そうです。
  猫のミーちゃん?もきっと喜んで
  いることでしょう。
 ○日常の生活に便利なものを、作り
  たくなった時に作る。まさにDI
  Yですね。



17.チェスト 作者:あいみ さん
W 800mm × H 450mm × D 450mm
掲載:2011年 4月号(vol.21)
作者のコメント
 ○15mm集成材及び5.5oシナ合板で作りました。
 ○約2ヶ月かかりました。
 ○ソーガイド+ライフソーを使い始めて1年でここまでの作品が作れるようになりまし
  た。
  きちんとした直線と切り口の直角だしができないとこのような作品はできませんね。
  引き出しの取っ手にトリマーでアリ溝を付けました。
当社担当のコメント
 ○約2ヶ月かけられた大作で、引き出しのアリ溝がアクセントになっています。
 ○4作目の投稿作品ですが、きれいな仕上がりで初めて投稿頂いた9月からわずか半年
  でどんどん上達されているようです。

投稿作品リストへ

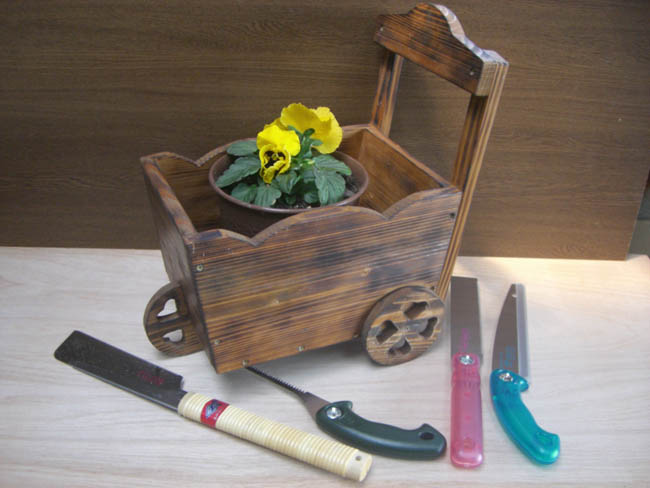

16.花車 作者:肥塚 さん
W 300mm × H 350mm × D 200mm
掲載:2011年 3月号(vol.20)
作者のコメント
 ○庭に趣味で育てた花の植木鉢が沢山あるので、棚板の残りを利用して花車を作りまし
  た。
 ○直線はゼットソーで、カーブの山の部分は木工ペッカー80を使用し、最後の仕上げ
  に色を塗るか迷いましたがトーチランプで焼いてみました。
 ○今は趣味の木工でミニだんじりを製作中です。
当社担当のコメント
 ○焼き加工でモダンな仕上がりになり、深い味わいを出しています。中の植木ともよく
  調和して春を感じさせる作品です。
 ○車輪のハートの切り抜きもかわいいですね。

投稿作品リストへ

15.パズルT 作者: 高倉 さん
W 135mm × H 135mm × D 21mm
掲載:2011年 3月号(vol.20)

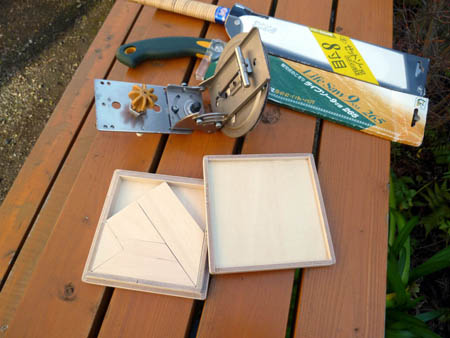

外箱


例題
作者のコメント
 ○パズル好きの孫へのプレゼントとしていくつか作りました。
 ○材料は厚さ12mmシナ合板の端材です。箱も4mmと5.5mm合板端材で簡単に作ってありま
  す。
 ○各ピースの隙間を裏表ともピッタリに合わせるのには多少苦労しましたが、外箱作り
  まで入れても半日で2個は出来ました。
当社担当のコメント
 ○正方形の板を切断してパズルを作り、送付して頂いた写真に写っていた例題(下図)
  に挑戦してみました。皆様も挑戦してみてください
  の使い方がポイントです。


  解答は↓
   http://www.z-saw.co.jp/maga/body/201103_puzulT_ans.html


投稿作品リストへ

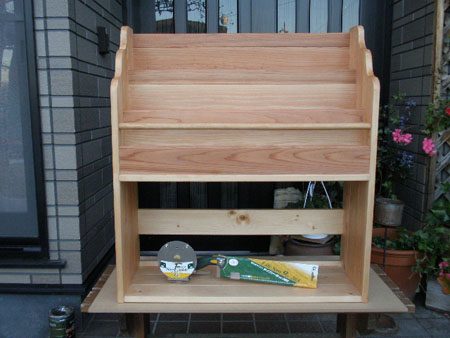

14.絵本棚 作者:tubakibatake さん
W 732mm × H 810mm × D 267mm
掲載:2011年 2月号(vol.19)

横板は波形にカットされ、
丸棒の取付けはボアビット
で穴加工されています。
作者のコメント
 ○材料は、SPF材の1×4材、1×1材、杉の本実フローリング材
 ○製作時間は、約20時間
 ○貴社のホームページを参考に、三段の絵本棚にしたらどうかと考えて製作したもので
  す。
 ○材の接合はビスケットジョイント、ひな壇を組み易くするため側板に3mmほどの大入
  れを入れビス止め加工としました。
 ○今回、初めて柿渋を塗って見ましたが、とても温かみのある作品となりました。
当社担当のコメント
 ○底・側面の板の接合にはビスケットジョイントを使用、ひな壇は本実加工、丸棒の接
  合はボアビットで穴加工するなど、綺麗に仕上がっています。
  自然素材塗料の柿渋を使用され、環境に対する配慮が伺えます。柿渋が作品をさらに
  引き立たせています。
 ○当社ライフホームページ「作品集」のマガジンラック3を参考にして頂いたとのこと
  木工のお役に立ててホームページ担当者も喜んでおります。
  ご利用ありがとうございました。

投稿作品リストへ

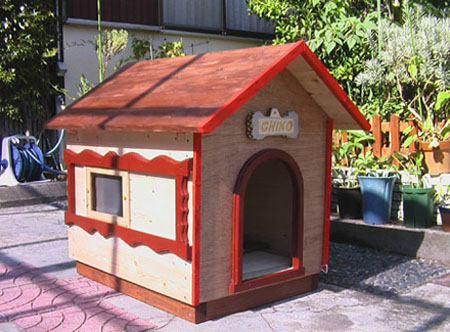

13.愛犬の犬舎 作者:チコちゃん さん
W 880mm × H 1220mm × D 400mm
掲載:2011年 2月号(vol.19)

組立初め

窓スライド部
作者のコメント
 ○シェルティ犬(名前チコ)の犬舎製作に挑戦しました。
 ○2×4、10mm合板、1×4材を使いましたが、切れ味鋭いノコギリは非常に使い勝手の良
  いものでした。
 ○組立はすべて木工ネジを使い、標札や網戸付きの明かり窓もオプションで加え、約1
  週間でうまく完成しました。
当社担当のコメント
 ○屋根と床は1×4材を隙間なく貼り合わせ、壁の明かり窓はスライドする凝った作り
  となっています。
 ○表札もついて住みやすそうなかわいい犬舎です。愛犬のチコちゃんもきっと満足して
  いるでしょう。

投稿作品リストへ

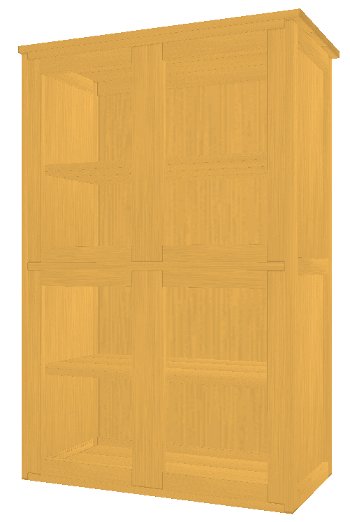

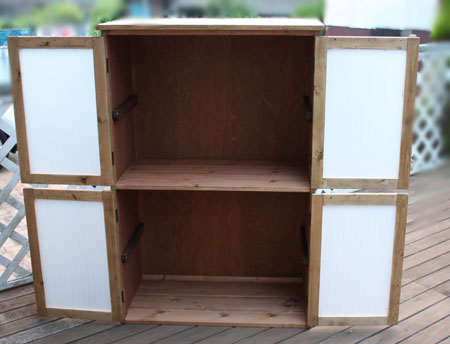

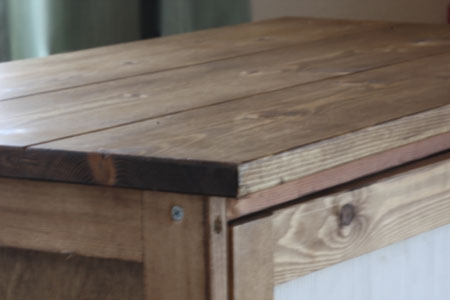

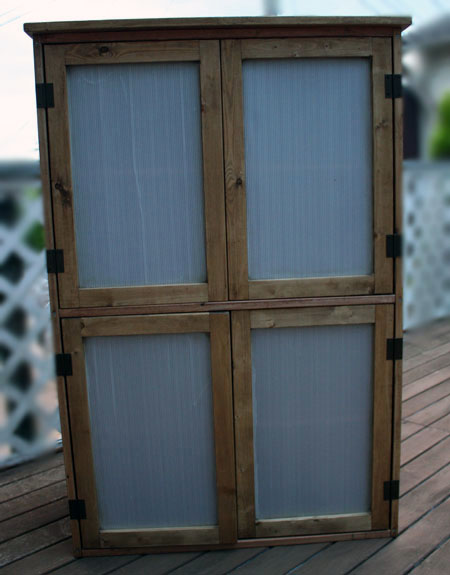

12.洋服キャビネット 作者:saule vert さん
W 732mm ×H 810mm ×D 267mm
掲載:2011年 1月号(vol.18)


もでりんデータダウンロード
作者のコメント
 ○4枚扉で上下2分割、それぞれの段に棚板1枚ずつと
  しました。
 ○軽量化の為、背面および側面の板は枠組みで溝をつ
  け、綺麗に仕上がるのでシナベニアを落とし込むよ
  うにしました。
 ○扉にはガラスを入れる予定にしています。
当社担当のコメント
 ○幅880mm、奥行き400mmの立派なキャビネット
  で、製作する場所・固定治具などかなり大掛かりに
  木工されているのではないでしょうか。
  背面・側面の板の落とし込みに“
saule vertさん”
  のこだわりが伺えます。
 ○前面がすべてガラスになっているので中が見えて便
  利で、収納効率もあがりそうですね。

投稿作品リストへ

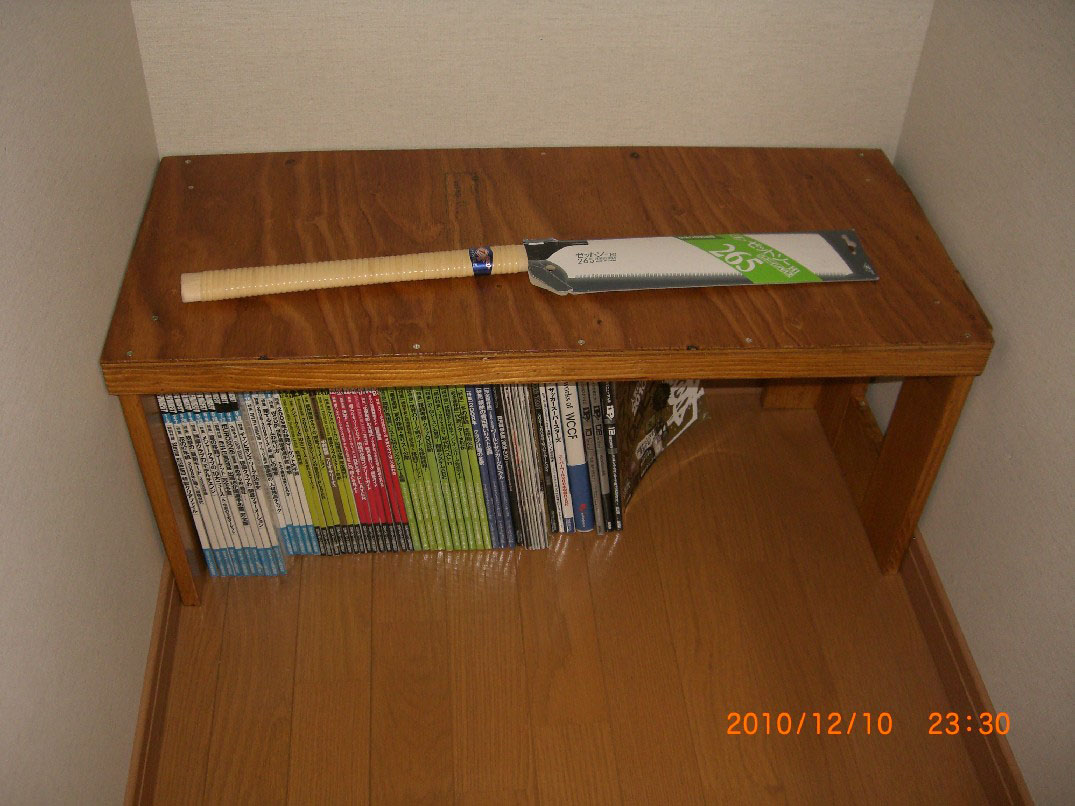

11.クローゼットの内棚 作者:ert さん
W 760mm × H 340mm × D 300mm
掲載:2011年 1月号(vol.18)
作者のコメント
 ○クローゼット下の空きスペースに本やバッグを置けるよう内棚を作りました。クロー

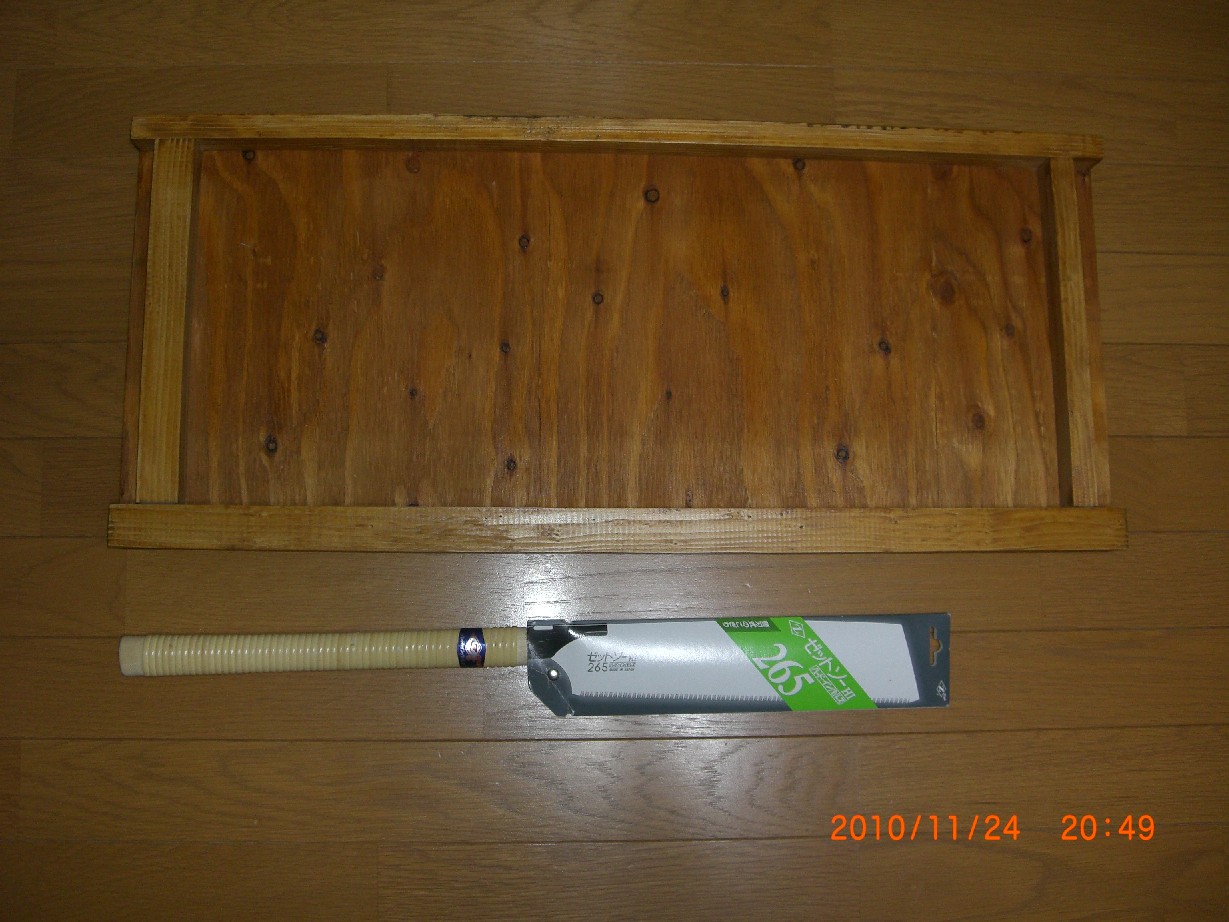

  ゼットの幅を一杯に使うため脚部分を先に設置し、後から天板を組み込みました。

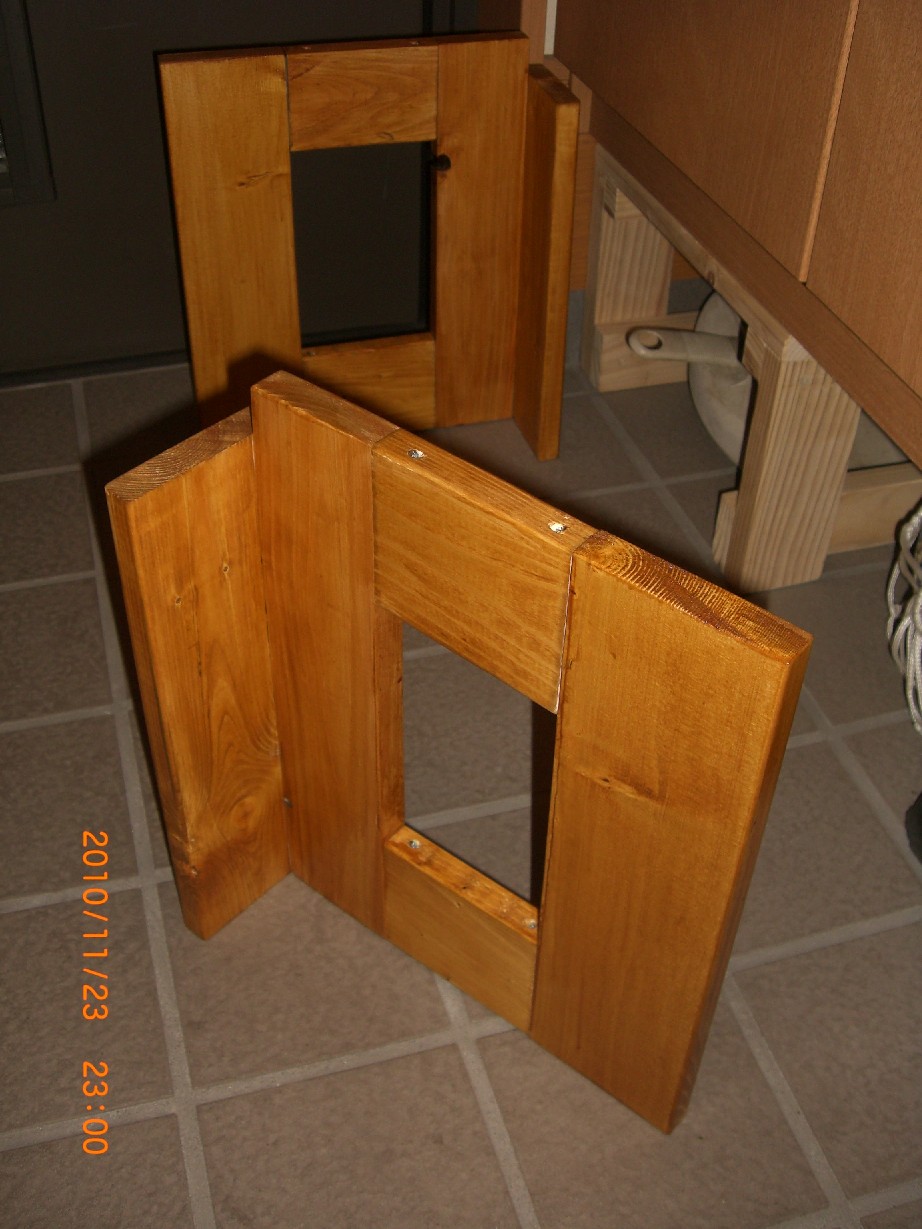

 ○天板と脚部分をはめ込み式にしたのは、大物収納時に簡単に撤去したり、脚部分を背
  の高い物に作り替えるときのためです。

当社担当のコメント
 ○クローゼットのデッドスペースをうまく使えて、年末の大掃除の収納スペースの確保
  に参考になる作品です。
  ちょっとしたスペースをうまく利用するには、やはり自分で製作するのが一番。これ
  ぞDIYですね。
 ○脚の接合、天板と脚部分のはめ込み式など木工もかなり熟練されているのでは。

投稿作品リストへ

10.クリスマスサンタ 作者:佐藤 さん
W 120mm × H 600mm × D 120mm
(左のサンタ)
掲載:2010年 12月号(vol.17)

作者のコメント
 ○ソ−ガイド・エフ使用例。角度45度、傾斜角度45度に合わせて、切断面をひし形に
  する。4本の場合まとめて切断(角材も細く)。
 ○廃材(柱)使用。鼻はコルクの画びょうです。
 ○今年のクリスマスに是非挑戦してみてください。
  ソ−ガイドがなければ難しいでしょう。

当社担当のコメント
 ○加工としてはのこぎりで切るだけですが、水平角度と傾斜角度が同じでないとイビ
  ツな顔になってしまいます。顔の描き方がポイントです。
  また、角度を変えると(例えば60°)いろんな表情のサンタさんが作れそうです。
 ○クリスマスの庭に飾るとイルミネーションに映えそうで、想像するだけで楽しくな
  ります。もうすぐクリスマスですね。

投稿作品リストへ

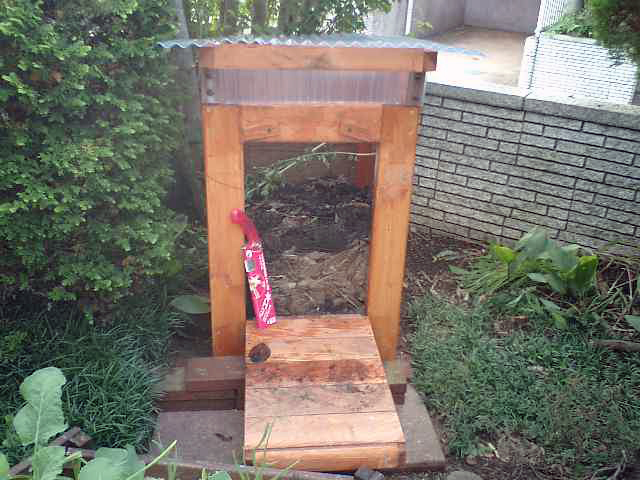

.コンポストボックス(腐葉土用) 作者:とがチャン
W 400mm × H 880mm × D 500mm 掲載:2010年 12月号(vol.17)
作者のコメント
 ○屋根部分は、波板を少し広めに張って雨が入るのを防ぐとともに取り外しができ、基
  本的には上部から落ち葉を入れます。
   正面の扉は手前に開くようになっており、中に入れた落ち葉の上下を切り返す(入替
   える)時に使えるようにしています。
 ○家庭菜園をやっているので予てから落ち葉の活用を考えていました。

当社担当のコメント
 ○環境にやさしい腐葉土づくりのためのコンポストボックスですが、切り返しを考慮し
  て扉がついているのは使用者ならではのアイデアですね。
  来年にはりっぱな腐葉土ができあがっていることを期待しています。


投稿作品リストへ

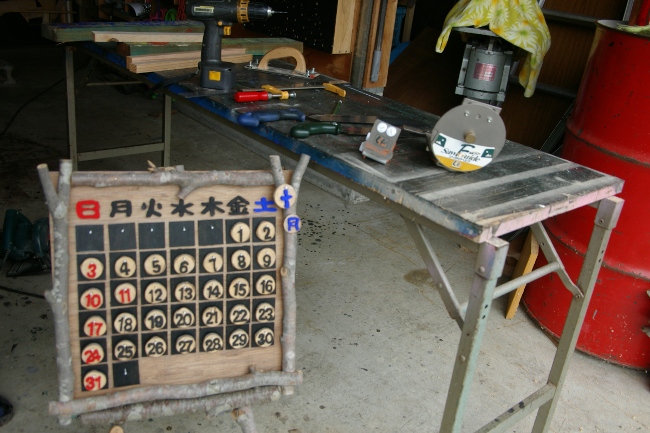

.万年カレンダー 作者:佐藤 さん
W 500mm × H 900mm × D 300mm 掲載:2010年 11月号(vol.16)

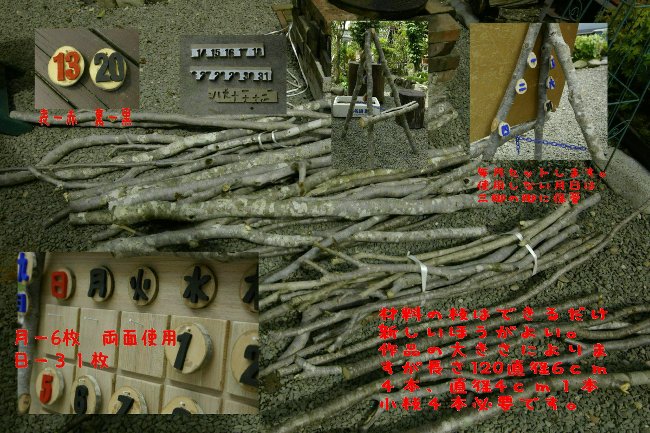

製作説明
 @材料の枝はできるだけ新しいほうがよい。作品の
  大きさによりますが長さ120cm直径6cm4本、
  直径4cm1本、小枝4本必要です。
 A毎月セットします。使用しない月日は三脚の脚に
  保管
 B数字用の円盤は月−6枚(両面使用)・日−31
  枚必要です。
 C数字は、表−赤、裏−黒
作者のコメント
 ○曲線重視の作品です。
 ○初心者の鋸の練習にでもと思い製作しました。月日の数字はマジック等で書くとよい
  でしょう。(糸鋸でくりぬきました)
 ○赤、黒は日曜、祝日に対応するため、月は6枚で裏表使用。
 ○あまった分は三脚の脚に保管。

当社担当のコメント
 ○周囲と三脚の木の枝がアクセントになっているカントリー調の素敵な作品で、脚を外
  して壁掛けにしてもよさそうです。
   これからの季節に、玄関・庭などに飾るとよく似合うのでは。



投稿作品リストへ

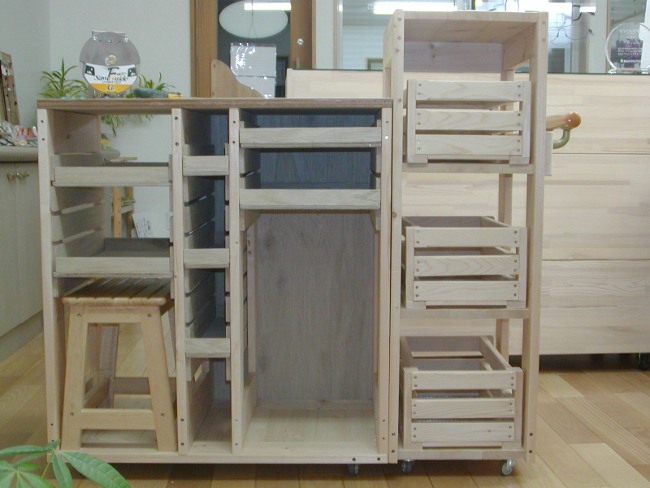

.キッチンワゴン 作者:あいみ さん
W 736mm × H 700mm × D 455mm 掲載:2010年 11月号(vol.16)
作者のコメント
 ○1×4材、9ミリラワン合板
 ○約一月くらいで仕上げれました。
 ○真ん中の空間は計量米びつが入ります。
  左下は踏み台です。棚は引き出せるように
  して上下位置を替えられる様にしました。
  右側は野菜ストッカーです。
当社担当のコメント
 ○八月に投稿して頂いた野菜ストッカーに左
  の部分が追加されました。
  収納スペースが増え、踏み台まで仕舞える
  “あいみ”さんのアイデアたっぷりの作品
  です。
   どんどん収納棚が追加され、益々立派に
  なっていきそうで、今後が楽しみです。

投稿作品リストへ

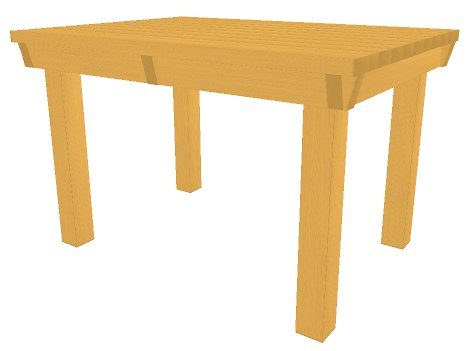

.ガーデンテーブル 作者:TREEBELLKEAYONE さん
W 1100mm ×H 800mm ×D 750mm 掲載:2010年 9・10月号(vol.15)


もでりんデータ ダウンロード
作者のコメント
 ○桧材のガーデンテーブル。
 ○材木屋さんから8500円で。
 ○ほぼ1週間ぐらいで完成。
 ○天板を納める枠を組む時の直角切りと脚の
  斜め切りにソーガイドFセットが大活躍。
  ピッタリと組めました。
  ソーガイド様、様です。

当社担当のコメント
 ○天板の枠組み、脚の斜め切断など細かい所
  まで心配りが行き届き、綺麗な出来映えに
  なっています。
  ガーデン用とのことですが、野外で使うの
  がもったいないくらいの仕上がりです。
 ○ソーガイドがお役に立ってよかったです。

投稿作品リストへ

.野菜ストッカー 作者:あいみ さん
W 300mm × H 900mm × D 445mm 掲載:2010年 8月号(vol.14)
材料  :ワンバイフォー材
     松荒材
     金網
製作時間:およそ8時間くらい

作者のコメント
  とにかく材料費をかけない
 で仕上げることを目的とし、
 外観よりも使いやすさを優先
 しました。
  ボックスの底を金網にして
 砂汚れを掃除しやすくしまし
 た。


当社担当のコメント
  実際に使われる方が作られ
 たので、ボックスの底を金網
 にするなど、よく考えられて
 使い勝手がよさそうです。
 すっきりと綺麗に仕上がって
 います。
  自分で使うものは、自分で
 作る。まさにDIYですね。

投稿作品リストへ

.学習机 作者:木工好き さん
W 1000mm ×H 750mm ×D 700mm 掲載:2010年 7月号(vol.13)


もでりんデータ ダウンロード
作者のコメント
○週末の日曜大工で約半年間、製作に費やしま
 した・・・娘の小学校入学に間に合い一安心
 です。
○もでりんは3Dで作図でき、今までCADで作図
 してきたけど、直感的に作品をとらえる事が
 でき、とても重宝しています。
  特に木取図には感動しました。今後は曲線
 加工などの機能がつけば面白いと思いますが
 ・・・(難しいですか?)
当社担当のコメント
 ○約半年間かけて作られた、プロ顔負けの立
  派な出来上がりです。
  「木工好き」さんの娘さんへの強い愛情が
  感じられ、娘さんもきっと満足されている
  ことと思います。
 ○もでりんも十分に使いこなして頂き、あり
  がとうございます。
  曲線加工の機能は、プログラム・データが
  大きくなったり、処理速度が遅くなったり
  して、今のところ難しい様です。

投稿作品リストへ

.スライド式本立て 作者:S.M.さん
W 321mm ×H 200mm ×D 214mm 掲載:2010年 6月号(vol.12)


もでりんデータ ダウンロード

作者のコメント
○雑誌「やさしい木工」に掲載されているスライ
 ド式ブックスタンドを、もでりんV2で図面化
 し、製作しました。
○組み立てる順番に悩みました。
○スムーズにスライドさせるのに苦労しました。

当社担当のコメント
スムーズにスライドするために、底板の平行、
 底板と側板の直角が精度良く製作することがポ
 イントです。
○置き場所・本の量で幅を変えられ、3分割され
 ているので使い勝手がよさそうです。

投稿作品リストへ

.八角形違い棚 作者:DEEPSEA さん
W 511mm ×H 503mm ×D 220mm 掲載:2010年 4月号(vol.10)


もでりんデータ ダウンロード
作者のコメント
○退職を機に御社の「ソーガイドミニ工作セット」を購
 入し、小学校以来の木工に挑戦した初めての作品で
 す。
○図面は御社のサンプル図面集の八角形違い棚を参考に
 初心者でも簡単に製作できる様に1x2材を2枚貼り
 合わせ、木工用接着剤と釘だけで組み立てられる構造
 としました。
○接合部の隙間はパテで埋めましたが、塗装すると目
 立って汚くなってしまいました。それも、手作りの味
 と自分を慰めています。
○次回はもう少しましなものを応募したいと頑張ってい
 ます。
選考委員のコメント
○小学校以来の作品にしては立派な出来映えで、接合部
 に苦労の後が伺えます。
○図面は初心者でも切断・組み立てできる様よく工夫さ
 れています。
○次回作品に期待しています。

投稿作品リストへ

.パソコンスライド式収納台 作者:TREEBELL さん
W 600mm × H 127.5mm × D 375mm 掲載:2010年 3月号(vol.9)


もでりんデータ ダウンロード
作者のコメント
○材料は、我が家をリフォームした時に、大工さ
 んから貰った楢の床材と天井の竿縁です。
○製作には、およそ12時間、土日を利用して製作
 しました。スライドレールを入れるので、どの
 ように柱の間の寸法をとろうかと悩みましたが
 「もでりん」で設計していくうちに、具体的な
 形が見えてきました。しかも、組立順序や方法
 も見えてきました。「もでりん」のお陰です。

選考委員のコメント
○「ソーガイド」や「もでりん」をうまく活用さ
 れ、大工さんから貰われた材料であまりコスト
 をかけないように、よく考えられた作品で、き
 れいに仕上がっています。
○構想の段階から「もでりん」がお役に立って何
 よりです。


投稿作品リストへ
