ゼットソー木工通信 4月号 (vol.68)
◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◇◆◇◆◇◆◇◆◇◆◇◆◇
 春は進学や就職、引っ越しなどの新しい生活を始められる方も多い季節ですね。春と言えば“花“と連想される方も多いのではないでしょうか?今月号の木工作品紹介では綺麗な花を飾れる鉢カバーを作ってみました。
 木工に最適な気候になってきました。皆さん木工を楽しみましょ〜!


 この「ゼットソー木工通信」は、インターネットで配信を申し込まれた方および「もでりんユーザー登録」で配信を希望された方に月1回のペースでお届けしています。

画像が表示されない、HTMLソース(アルファベット小文字)などが入って見にくい場合は、下のURLをクリックしてください。
http://www.z-saw.co.jp/maga/body/201504.html

スマートフォンの方はこちらをご覧ください。
http://www.z-saw.co.jp/maga/smh/201504smh.html

今月は以下の内容でお届け致します。
××××××××××××××××【目次】××××××××××××××××
【1】製品特集
  ■ もでりんV3の使い方 Part3
【2】木工作品紹介
  ■ プランターカバー2
【3】応募作品
  ■ キャビネット
【4】ホームページ・もでりん情報
  ■ ホームページ新着情報 「鋸トレZ」
  ■ もでりん最新バージョン
    Windows XPサポート終了に伴うもでりんの対応
××××××××××××××××××××××××××××××××××××

◇◆◇◆ ─────────【1】製品特集────────── ◆◇◆◇
 ■ もでりんV3の使い方
こんなときはどうする?Part3
○ 回転軸の合わせ方
 折りたたみ椅子のような角度付きで回転軸がある部材の配置にお困りになっていませんか? 回転軸をピッタリ合わせる方法を紹介します。
 右図の様に位置合わせ用部材(ダミー)を配置すると容易に行うことができます。
 説明例の脚部材には1×2材(19×38)を使用していますので、板幅の半分の1×1材(19×19)を位置合わせ用部材として使用します。

折りたたみ椅子2

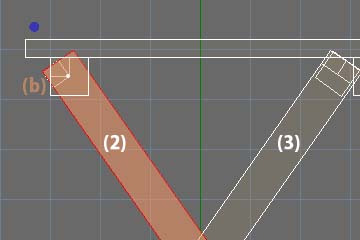

1.位置合わせ用部材(a)を部材(1)の木口から回転軸の中心までの長さ(19mm)にします。これを図の位置に置きます。   2.位置合わせ用部材(b)を部材(2)の木口から回転軸の中心までの長さ(19mm)にします。これを図の位置に置きます。


3.位置合わせ用部材(a)に(b)を図の位置に重ねます。   4.位置合わせ用部材(b)に部材(2)を図の位置に重ねます。

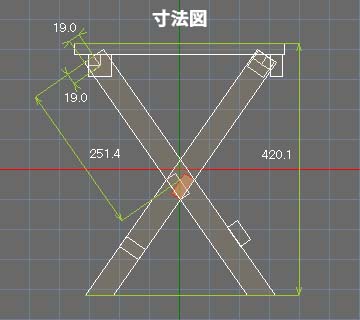

 同様に19mm幅の位置合わせ用部材(c)を2個使うと(2)と(3)の回転軸の中心を出せます。    これでこの椅子の高さが正確にわかり、寸法図で穴の中心位置の寸法線も正確に書けます。

 [グループ]-[追加]で「補助」というグループをつくり、ここに位置合わせ用部材を入れておくと、[部材構成]のチェックで表示/非表示が一度に行え便利です。
 組立図の材料表および木取り図には、この部材が表示されますが無視してください。

「もでりんV3」は、ソーガイド、ソーガイド・エフ、ソーガイド・ミニのいずれかをお買い上げいただくと、こちらからプログラムがダウンロードできます。

◇◆◇◆ ────────【2】木工作品紹介───────── ◆◇◆◇
 ■ プランターカバー2
 7号の植木鉢が入る一風変わった六角形のカバーを作ってみました。(鉢底の直径が180mm)
1×1材をソーガイド・ミニで同じ長さに36本切断し、下から六角形に積み上げていくだけの簡単な作りです。
 玄関や部屋のインテリアとして、お作りになってはいかがですか。




画像をクリックすると拡大されます。


詳細・図面データのダウンロードは、
http://life-diy.com/04_sakuhin/04_sakuhin259.htmlです。


 ブログに紹介されている作品で「木工作品集」に載せて欲しい作品ががありましたらライフHPのお問い合わせよりメールで連絡してください。順次「もでりん図面データ」と共に掲載します。

◇◆◇◆ ─────────【3】応募作品────────── ◆◇◆◇

応募の締め切りは2015年3月31日、4月に入賞作品を決定します。
(「もでりんデータ」を添付されている作品の方が優先されます。)
素敵な賞品を準備して応募をお待ちしております。

また、応募して頂いた作品で「ライフホームページの応募作品」や
「ゼットソー木工通信」に掲載された作品にはこちら↓の賞品を進呈します。
http://life-diy.com/04_sakuhin_oubo-houhou.html
奮ってご応募ください。

下の応募作品入力フォームに記入し応募してください。
https://www.life-diy.com/saku_form/saku_form-2.html

 ■ キャビネット  タカボン 様の作品
キャビネット

キャットハウス

画像をクリックすると
拡大写真が見られます。
・作者のコメント
SPF1×4材をダボ継ぎで天板、側板、底板、背板に使用。
本体は溝加工で組み立てはビス止め。
扉、引き出しはダボ継ぎとボンドのみで作成。
扉側、真ん中は可動式の棚でダボネジ埋め込み。
ハート、飾りは糸鋸盤使用。製作期間は3か月です。

・当社担当のコメント
本格的な作りのキャビネットですね。
ハートの切り抜きが可愛らしく、且つ収納容量もタップリで実用的。
ご家族も喜ばれたでしょうね。

応募作品は下記のページをご覧ください。
http://life-diy.com/04_sakuhin_oubo.html

◇◆◇◆ ─────【4】ホームページ・もでりん情報───── ◆◇◆◇
 ■ ホームページ新着情報
 ○ゼットのホームページ
  販売店の検索」ページでお近くの販売店を捜せます。
  スマートフォン用アプリ「鋸トレZ」でのこぎりの挽き方のトレーニングと腕前判定ができます。ダウンロードは無料。
 ○ライフのホームページ
  2月の「木工作品ダウンロード」ランキング1位は「学習机2」でした。
  木工作品集に「プランターカバー2」、「足置き台」他を追加。立体図が回転します。
    木工作品集−ダウンロード方法に「Windows 8, 8.1」での方法を追加しました。
  応募作品に「キャビネット」、「軽量LEDランプ」他を追加。
 ○木工応援館ブログ
  当社が運営している木工応援館のブログです。
http://ameblo.jp/mocbee/entrylist.html
会員の方の作品などを掲載しています。
 ■ もでりん最新バージョン
 ○ソーガイド購入特典
  もでりんV3 ver.3.1.2 (2015.3.16 公開)
 ○フリーソフト
  もでりんV3試用版(2012.4.4 公開)
初回起動時より30日間機能制限なし。
(30日を過ぎると機能が制限されます。)
詳細は、
http://www.life-diy.com/soft/modeling/DEMO/downloadv3/setup_trial.html
  もでりんV1試用版 ver.1.0.2
ベクターから無料でダウンロードできます。
  もでりんビギナーズ ver.1.1.5
「ゼットソー木工通信」に読者登録して63作品がご覧頂けます。
「もでりんビギナーズ」はベクター窓の杜から無料でダウンロードできます。

-------------------------------------------------------------------
もでりんV1・V2・V3・ビギナーズ(以下「もでりん」)のWindowsXPでのサポート終了について

2014年4月9日をもちましてMicrosoft社によるWindowsXP(OS)のサポートが終了しました。もでりんシリーズ(V1.V2.V3,ビギナーズを含む)全てのバージョンのWindowsXP上での動作対応及びサポートを終了させていただきます。
尚、引き続きWindowsXP上で「もでりん」をご利用される方はそのままお使いいただけますが、プログラムが動かない等の動作に関するサポートには今後対応できなくなりますので、ご理解の程よろしくお願い致します。

-関連リンク-
Microsoft社の発表:
http://www.microsoft.com/ja-jp/windows/lifecycle/xp_eos.aspx
-------------------------------------------------------------------

◇◆◇◆ ── 最後までお読み頂きありがとうございました。── ◆◇◆◇
次回 5月号は2015年 4月下旬に製品特集、もでりん設計作品、読者応募作品などの内容でお届けする予定です。
◇◆◇◆ ────────────────────────── ◆◇◆◇
